Solární systém

Zde naleznete pár fotografií mého systému ohřevu TUV.

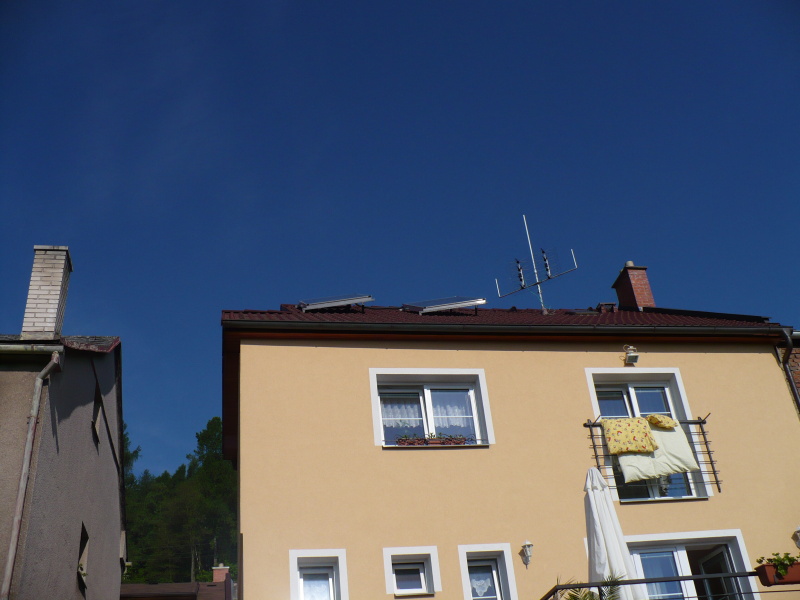

Dva kolektory FSC 24 umístěné na východní straně střechy.

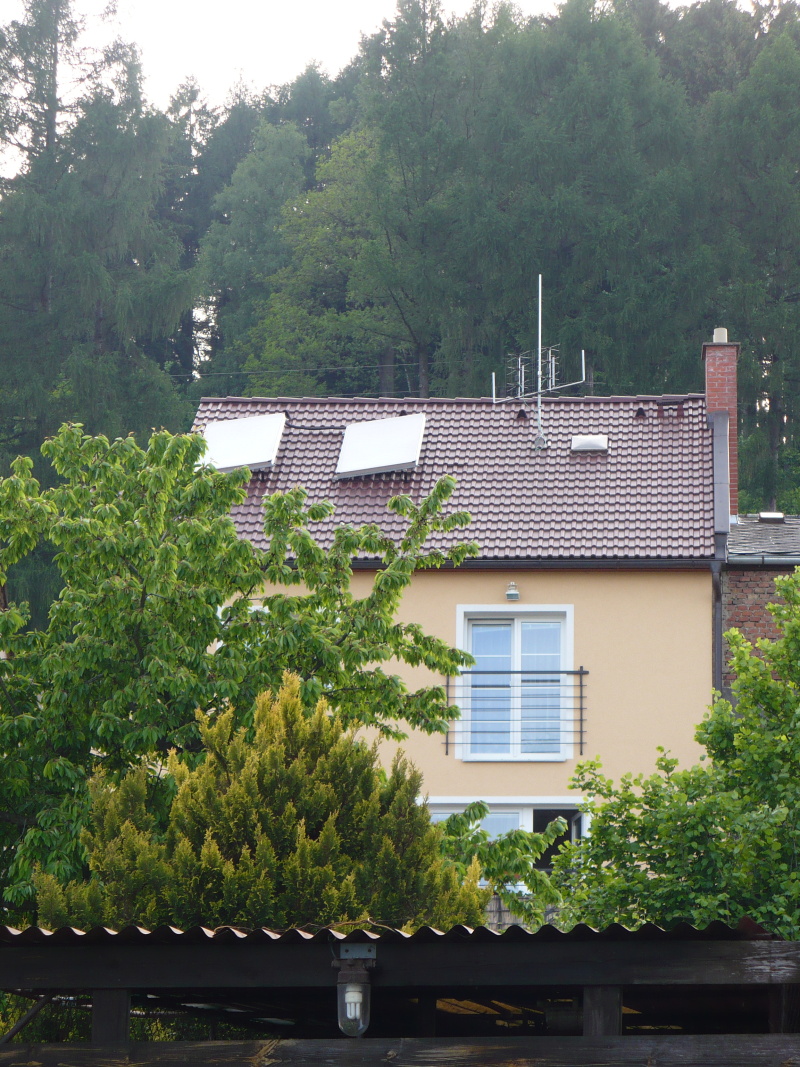

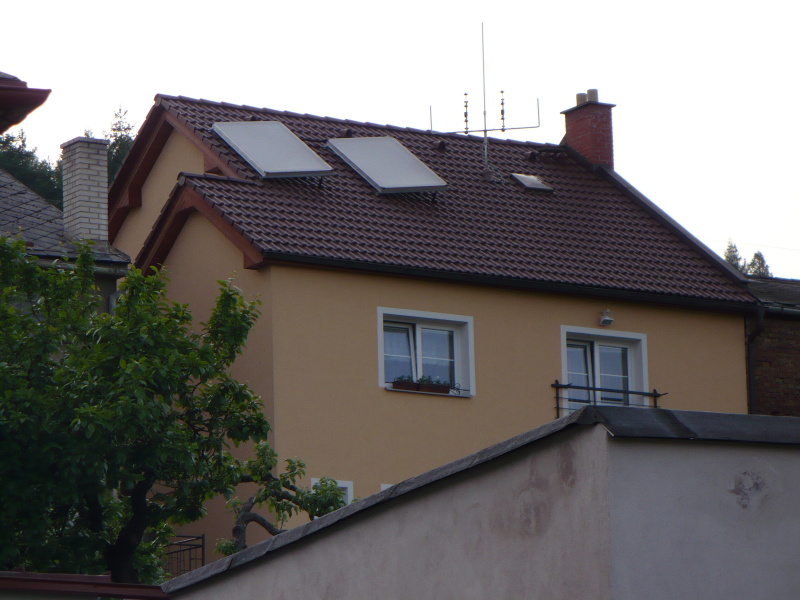

Dva kolektory FSC 24 umístěné na východní straně pohled ze spodní ulice.

Dva kolektory umístěné na východní straně ze spodní ulice FSC 24

Dva kolektory FSC 24 umístěné na východní straně pohled ze spodní ulice, z jiného úhlu.

Dva kolektory umístěné FSC 24 na východní straně ze spodní ulice, z jiného úhlu.

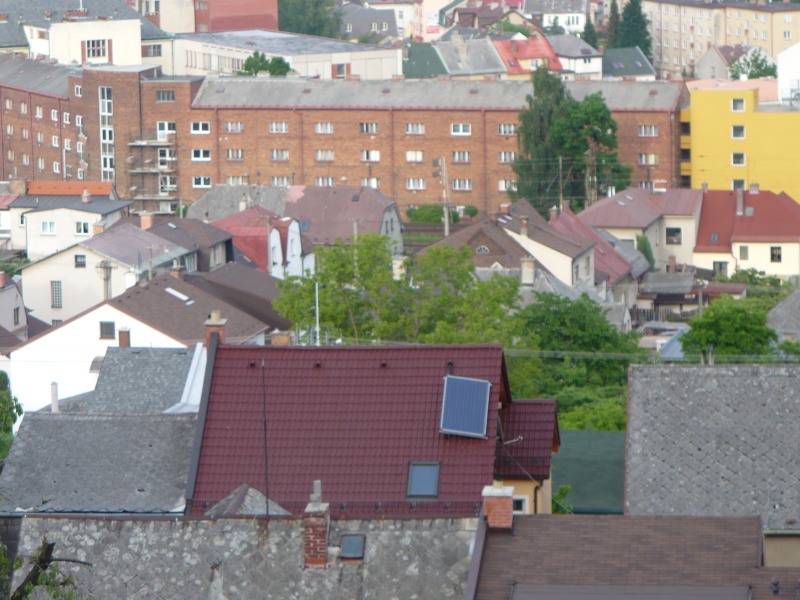

Jeden kolektor FSC 24 z vysokého kopce za domem.

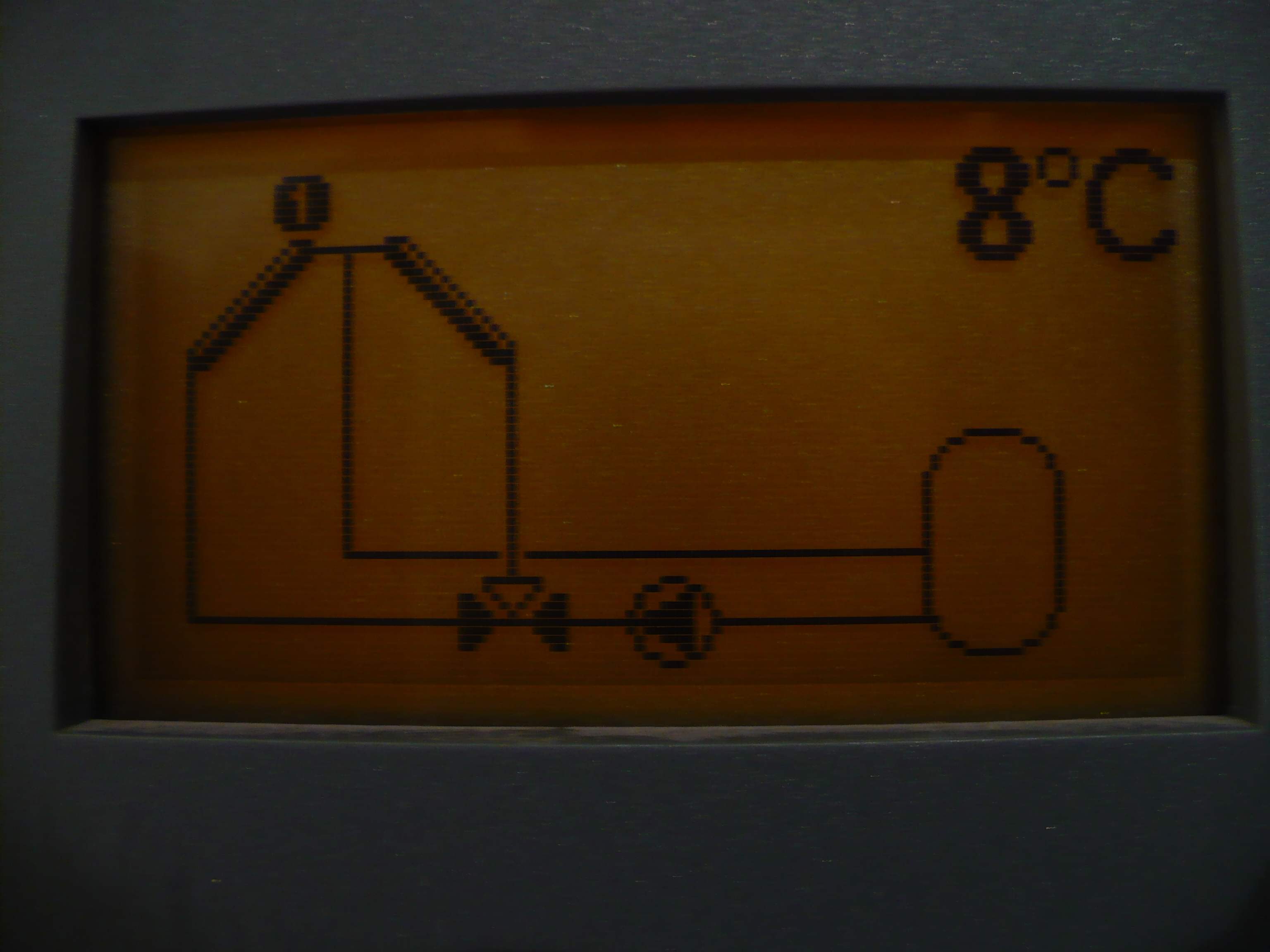

Zde jsou v detailu detaily fotografií řídící jednotky za provozu. Chtěl bych jen dodat, že jde o teploty koncem listopadu 2009, okolo 19.hod., tedy potmě. Na tomto display je symbolicky vidět schématický nákres s aktuálními teplotami. Nový model této řídící jednotky, který nese stejné označení STECA TR 0603, má již záznam naměřených hodnot na paměťovou kartu formátu SD. Tyto hodnoty se pak dají uložit do počítače a jako data pak dále zpracovávat. Mé provedení řídící jednotky zaznamenává maximální a minimální teploty na jednotlivých senzorech, do doby než tyto data neresetuji, tzn. v mém případě jeden měsíc.

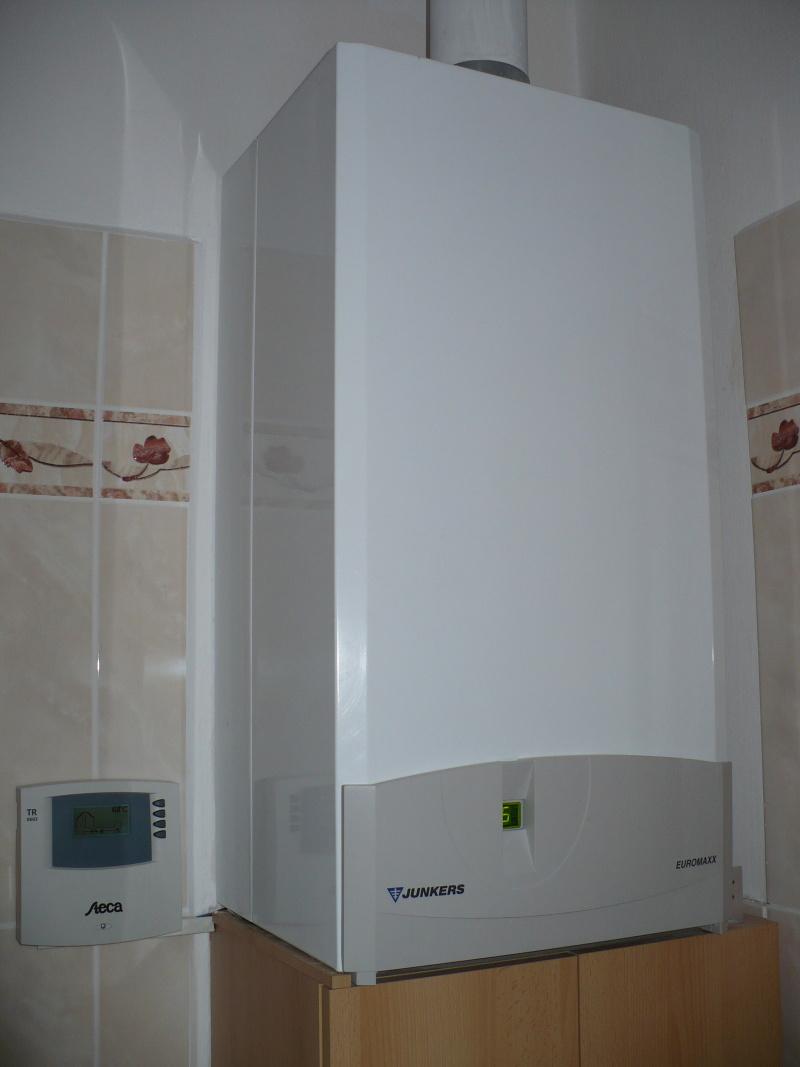

Řídící jednotka solárního systému STECA TR 0603 vedle kombinovaného plynového TURBOkotle JUNKERS - EUROMAXX.

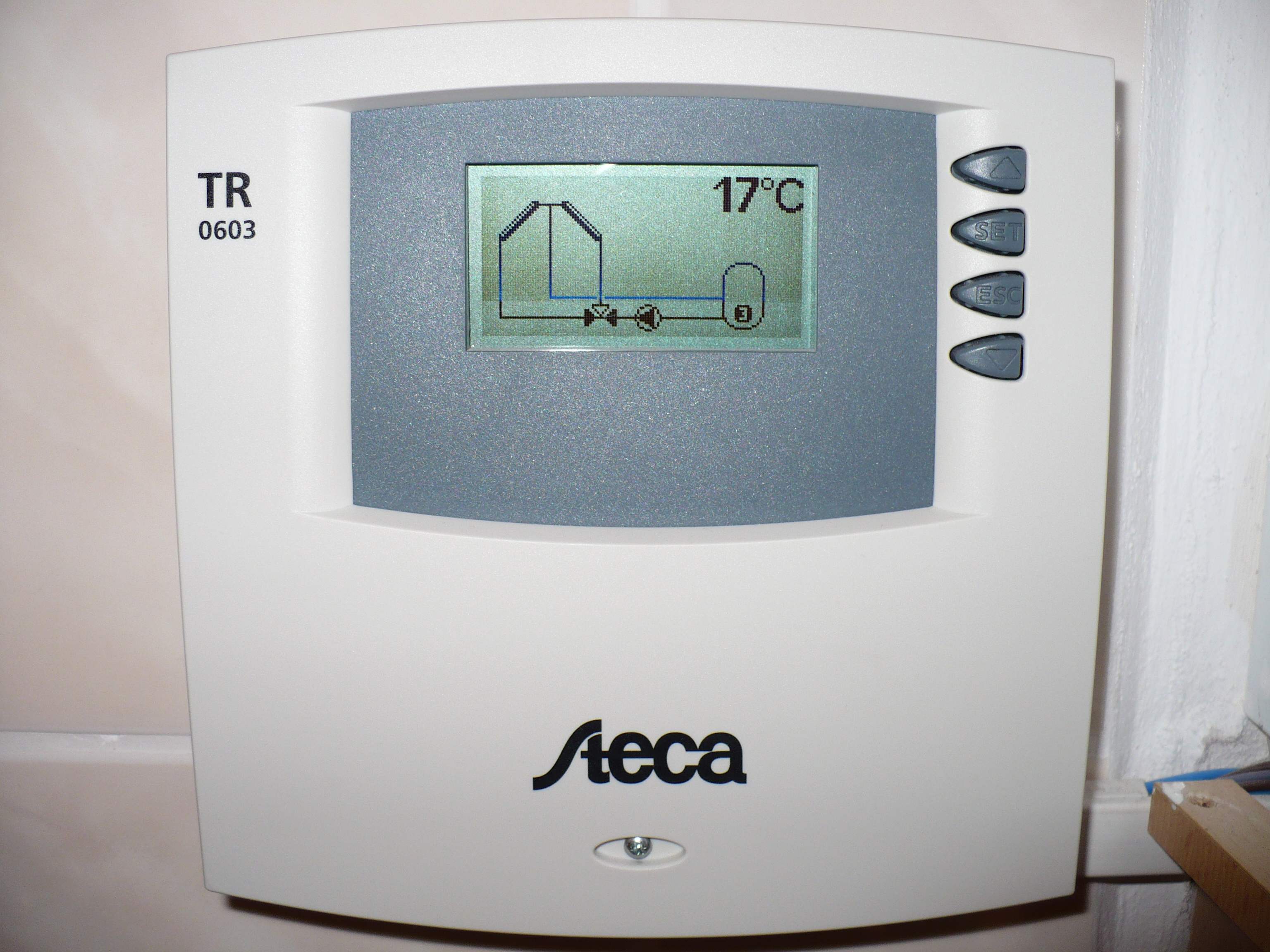

Řídící jednotka solárního systému STECA TR 0603.

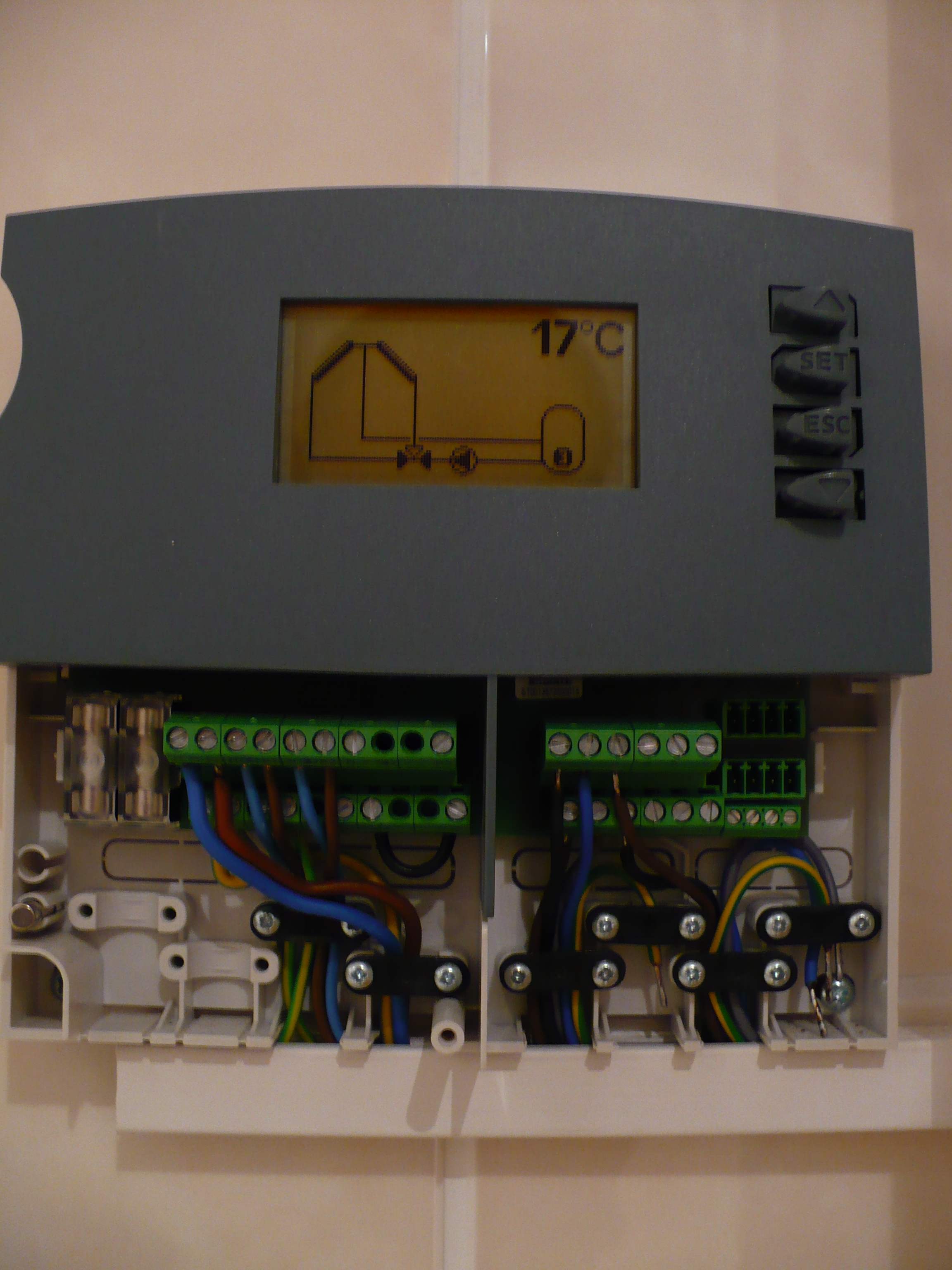

Řídící jednotka solárního systému STECA TR 0603, s vnitřním zapojením.

Řídící jednotka solárního systému STECA TR 0603, s aktuální teplotou na východním kolektoru.

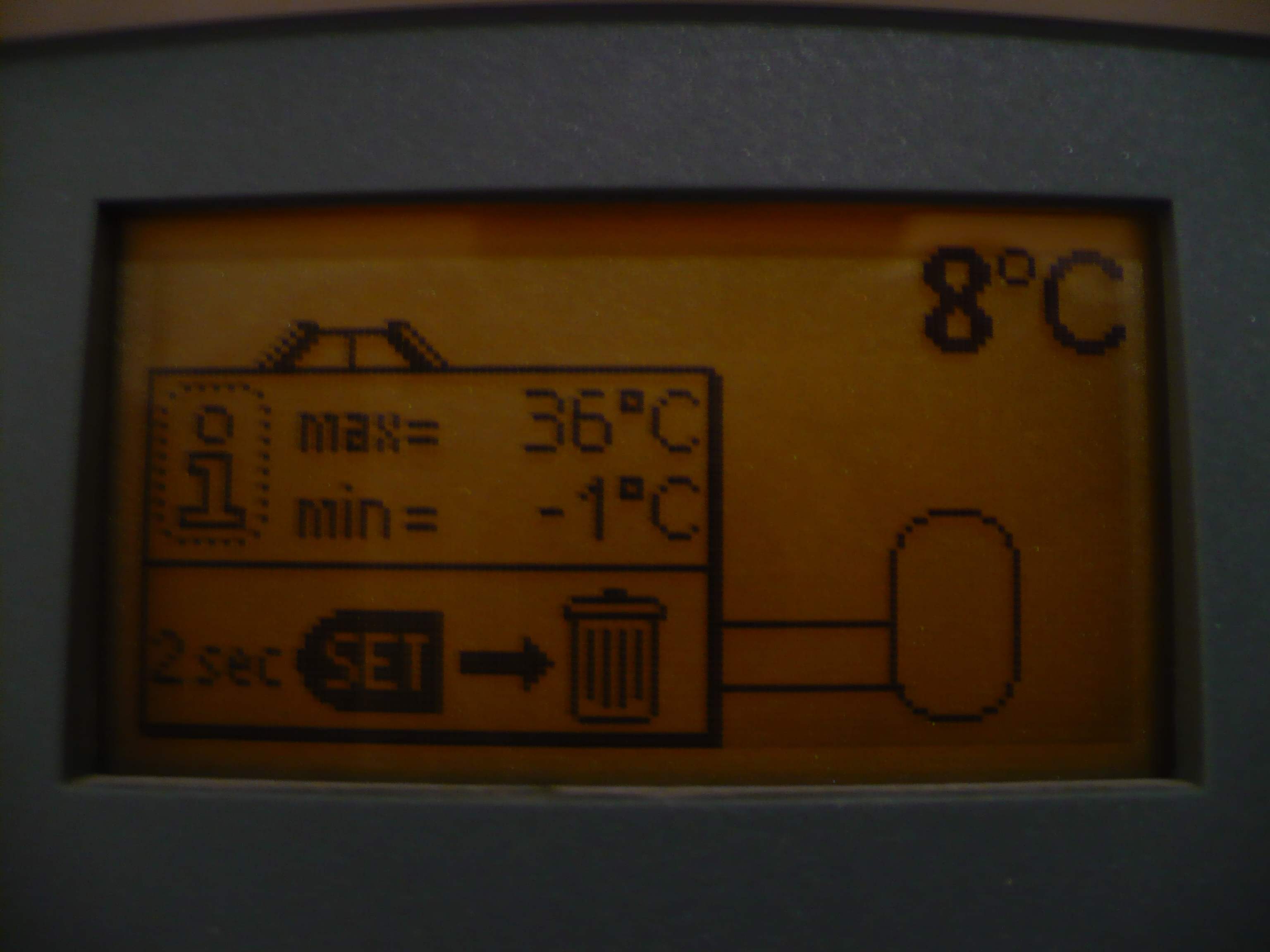

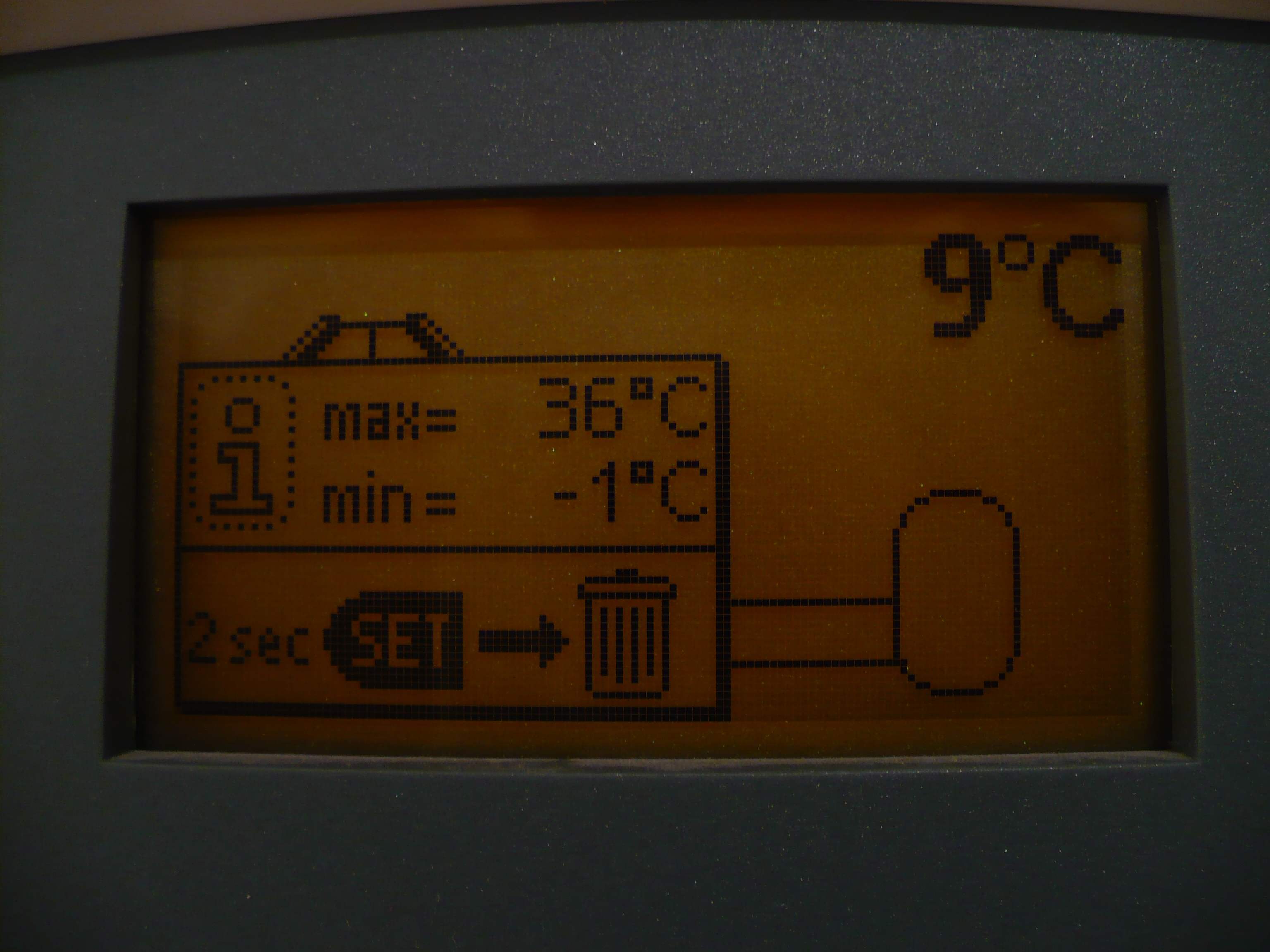

Řídící jednotka solárního systému STECA TR 0603, s aktuální teplotou na východním kolektoru a tabulkou minimální a maximální teploty od vyresetovaného data.

Řídící jednotka solárního systému STECA TR 0603, s aktuální teplotou na západním kolektoru a tabulkou minimální a maximální teploty od vyresetovaného data.
